　　它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数（friction coefficient），并保证其回转精度（accuracy）。

　　滚动轴承按其所能承受的载荷方向或公称接触角的不同分为向心轴承和推力轴承。

　　其中径向接触轴承为公称接触角为0的向心轴承，向心角接触轴承为公称接触角大于0到45的向心轴承。

　　轴向接触轴承为公称接触角为90的推力轴承，推力角接触轴承为公称接触角大于45但小于90的推力轴承。

　　杏彩体育 杏彩体育平台

　　滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴承。

　　按其工作时能否调心分为调心轴承----滚道是球面形的,能适应两滚道轴心线间的角偏差及角运动的轴承和非调心轴承(刚性轴承)----能阻抗滚道间轴心线角偏移的轴承。

　　按其结构形状(如有无装填槽,有无内、外圈以及套圈的形状,挡边的结构,甚至有无保持架等)还可以分为多种结构类型。

　　按其外径尺寸大小分为微型轴承（26mm)、小型轴承（28-55mm）、中小型轴承（60-115）、中大型轴承（120-190mm）、大型轴承（200-430mm）和特大型轴承（440mm）。

　　滚针轴承型号尺寸表滚针轴承是一种非常常见和重要的机械零件，它在工业生产中扮演着重要的角色。

　　滚针轴承具有较高的负荷承受能力和较低的摩擦系数，因此被广泛应用于各种机械设备中。

　　2. 滚针轴承的型号代号在滚针轴承的型号中，字母和数字通常被用来表示其具体特征。

　　以下是一些常见的滚针轴承型号代号和其含义的解释：•NK：表示没有内环和保持架的标准型滚针轴承。

　　通过上述型号代号的组合和后缀，可以获得具体的滚针轴承型号，这些型号在滚针轴承尺寸表中有详细的说明。

　　3. 滚针轴承尺寸表示例以下是一个滚针轴承的尺寸表示例，其中包含了常见滚针轴承的型号、尺寸和重量等信息。

　　4. 结论滚针轴承在机械设备中起着至关重要的作用，了解滚针轴承的型号和尺寸对于机械设计和维修是非常重要的。

　　滚动轴承的类型名称、代号、简图、性能和特点滚动轴承是标准件，用于支承轴颈的部件，有时也用来支承轴上的回转零件。

　　但滚动轴承存在承受冲击载荷能力较差；高速重载荷下轴承寿命较低；振动及噪声较大的缺点。

　　多数情况是内圈随轴回转，外圈不动；但也有外圈回转、内圈不转或内、外围分别按不同转速回转等使用情况。

　　根据不同轴承结构的要求，滚动体有球、圆柱滚子、圆锥滚子、球面滚子等滚动体的大小和数量直接影响轴承的承载能力。

　　在球轴承内、外圈上都有凹槽滚道，它起着降低接触应力和限制滚动体轴向移动的作用。

　　如果没有保持架，相邻滚动体将直接接触，且相对摩擦速度是表面速度的两倍，发热和磨损都较大。

　　滚动轴承的内、外圈和滚动体用强度高、耐磨性好的铬锰高碳钢制造，如 GCrls、GCr15SiMn等，淬火后硬度达到 61 HRC～65 HRC。

　　1.滚动轴承的类型滚动轴承的类型名称、代号、简图、性能和特点等列于表1中。

　　表1 常用滚动轴承的类型、代号、简图、性能和特点注：⑴表中括号内的数字在基本代号中可省略。

　　⑵基本额定动载荷比、极限转速比、价格比为同一尺寸系列的轴承与深沟球轴承之比。

　　滚动轴承中套圈与滚动体接触处的法线和垂直于轴承轴心线的平面间的夹角α称为公称接触角。

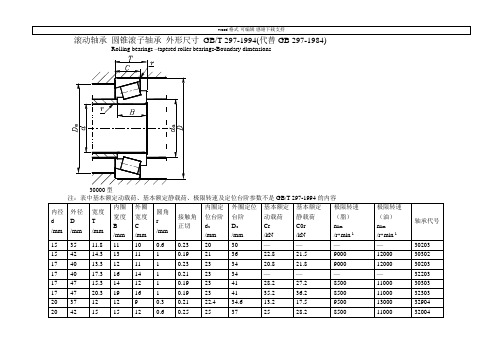

　　国标轴承型号规格表综合经营管理乐享2012-8-21中华人民共和国国家标准GB/T272-93滚动轴承代号方法代替GB272-88Roll如堪beui此-Iden份Icationcode滚动轴承代号是用字母加数字来表示滚动轴承的结构、尺寸、公差等级、技术性能等特征的产品符号。

　　1主题内容与适用范围本标准规定了滚动轴承及其分部件(以下简称轴承)代号的编制方法。

　　杏彩体育 杏彩体育平台

　　2引用标准GB273.1滚动轴承圆锥滚子轴承外形尺寸方案GB273.2滚动轴承推力轴承外形尺寸方案GB273.3滚动轴承向心轴承外形尺寸方案GB276滚动轴承深沟球轴承外形尺寸GB281滚动轴承调心球轴承外形尺寸GB283滚动轴承圆柱滚子轴承外形尺寸GB285滚动轴承双列圆柱滚子轴承外形尺寸GB288滚动轴承调心滚子轴承外形尺寸GB290滚动轴承冲压外圈滚针轴承外形尺寸GB292向心轴承角接触球轴承外形尺寸GB294向心轴承四点接触球轴承外形尺寸[在此处键入文档的摘要。

　　]GB296滚动轴承双列角接触球轴承外形尺寸GB297滚动轴承圆锥滚子轴承外形尺寸GB301滚动轴承平底推力球轴承外形尺寸GB3882外球面球轴承和偏心套外形尺寸GB4221滚动轴承微型向心球轴承直径系列7外形尺寸GB4605滚针轴承推力滚针和保持架组件、推力垫圈GB4663滚动轴承推力圆柱滚子轴承外形尺寸GB5801滚针轴承轻、中系列尺寸和公差GB5846滚针轴承向心滚针和保持架组件GB5859滚动轴承推力调心滚子轴承外形尺寸JB2974滚动轴承代号方法的补充规定3轴承代号的构成轴承代号由基本代号、前置代号和后置代号构成，其排列按下图。

　　国家技术监督局1993-07一28批准1994一07一01实施GB/T272-93.扭里巴二匕里即.色里巴.3.1基本代号基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。

　　1滚动轴承基本代号基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下：轴承型号(5)1）轴承内径用基本代号右起第一位数字表示。

　　对于内径小于10mm和大于500mm 轴承，内径表示方法另有规定，可参看GB／T272—93。

　　为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d＝20mm；12表示d ＝60mm等等。

　　对于内径为12）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。

　　例如，对于向心轴承和向心推力轴承，0、1 表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。

　　3）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。

　　当宽度系图13－4直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。

　　4）轴承类型代号用基本代号右起第五位数字表示（对圆柱滚子轴承和滚针轴承等类型代号为字母）。

　　后置代号轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。

　　1）内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟轴承型号(3)着基本代号表示。

　　如：接触角为15、25和40的角接触球轴承分别用C、AC和B表示内部结构的不同。

　　2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为／PZ、／P4‘／PS、／P6、／P6X和／PO。

　　本标准规定了外形尺寸符合GB 273.3《滚动轴承向心轴承外形尺寸》的深沟球轴承、外圈有止动槽的深沟球轴承、带防尘盖的深沟球轴承及带密封圈的深沟球轴承的外形尺寸。

　　本标准适用于深沟球轴承以及有止动槽的深沟球轴承、带防尘盖及带密封圈的深沟球轴承。

　　轴承（机械设备中零部件）：轴承（Bearing）是当代机械设备中一种重要零部件。

　　它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数（friction coefficient），并保证其回转精度（accuracy）。

　　轴承分类：滑动轴承滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。

　　关节轴承关节轴承的滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动。

　　滚动轴承滚动轴承按其所能承受的载荷方向或公称接触角的不同分为向心轴承和推力轴承。

　　其中径向接触轴承为公称接触角为0的向心轴承，向心角接触轴承为公称接触角大于0到45的向心轴承。

　　轴向接触轴承为公称接触角为90的推力轴承，推力角接触轴承为公称接触角大于45但小于90的推力轴承。

　　滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴承。

　　按其工作时能否调心分为调心轴承----滚道是球面形的,能适应两滚道轴心线间的角偏差及角运动的轴承和非调心轴承(刚性轴承)----能阻抗滚道间轴心线角偏移的轴承。

　　按其结构形状(如有无装填槽,有无内、外圈以及套圈的形状,挡边的结构,甚至有无保持架等)还可以分为多种结构类型。

　　按其外径尺寸大小分为微型轴承（26mm)、小型轴承（28-55mm）、中小型轴承（60-115）、中大型轴承（120-190mm）、大型轴承（200-430mm）和特大型轴承（440mm）。

　　SN214 SNK214 70 80 65 125 44 115 80 80 30 275 230 M16 18 23 6214 1214 2214 22214c

　　杏彩体育网站 杏彩官网

　　12 15 外圈 宽度 C /mm 13 18 9 11.5 9 11.5 14 13 16 18 15 13 20 9 12 19 9 14 13 16 14 17 19.5 16

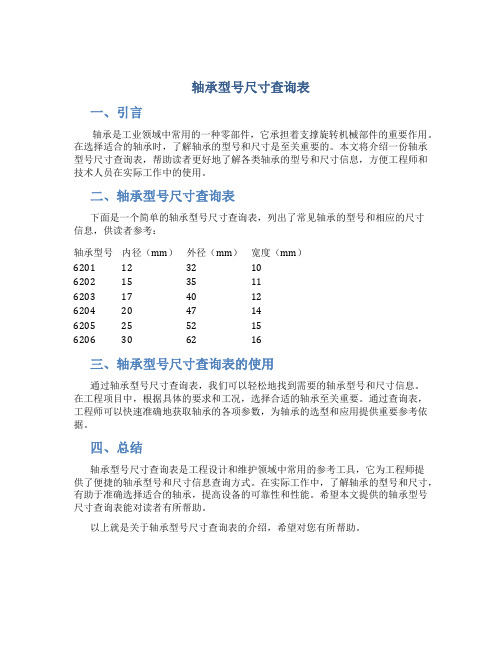

　　本文将介绍一份轴承型号尺寸查询表，帮助读者更好地了解各类轴承的型号和尺寸信息，方便工程师和技术人员在实际工作中的使用。

　　通过查询表，工程师可以快速准确地获取轴承的各项参数，为轴承的选型和应用提供重要参考依据。

　　在实际工作中，了解轴承的型号和尺寸，有助于准确选择适合的轴承，提高设备的可靠性和性能。

　　┌────┬────┬─────────────────────────────────┐

　　││├────┬────┬────┬────┬────┬──┬──┬──┤

　　├────┤├────┼────┼────┼────┼────┼──┼──┼──┤

　　[在此处键入文档的摘要。摘要通常是对文档内容的简短总结。在此处键入文档的摘要。摘要通常是对文档内容的简短总结。]

　　常用的轴承类型、尺寸系列代号及由轴承类型代号、尺寸系列代号组成的组合代号按表4。
