在剖视图中，当不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示，即滚动轴承的通用画法，其十字符号不应与剖面轮廓线 滚动轴承的通用画法

　　在垂直于滚动轴承轴线的视图上，无论滚动体的形状（球、柱、针）及尺寸如何，均可按下图绘制。

　　!# 通用画法 !$%$ 在剖视图中 ! 当不需要确切地表示滚动轴承的外形轮廓 载荷特性 结构特征时 ! 可用矩形线 框及位于线框中央正立的十字形符号表示 # 图 !$% 十字符号不应与矩形线框接触 & 通用画法应绘制在轴的两侧 ’ 图 $&

　　基本规定 图线 按本标准表示滚动轴承时 通用画法 # 特征画法及规定画法中的各种符号 # 矩形线框和轮廓线均

　　!%& 尺寸及比例 &’&’ 绘制滚动轴承时 其矩形线框或外形轮廓的大小应与滚动轴承的外形尺寸一致 并与所属图样

　　第四节轴承的画法由wanganqi 于星期五, 08/14/2009 - 04:21 发表滚动轴承的画法根据国标（GB/T4459.7-1998）规定进行绘制。

　　用简化画法绘制滚动轴承时，应采用通用画法和特征画法，但在同一图样中一般只采用其中一种画法。

　　∙如不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时，可采用通用画法。

　　（2-轴承-1）∙如需较形象地表示滚动轴承的结构特征时，可采用特征画法。

　　无论采用那一种画法滚动轴承的轮廓应与其实际尺寸即外径D、内径d、宽度B（或T或T、B、C）一致，并与所属图样采用同一比例。

　　在规定画法、通用画法和特征画法中的各种符号、矩形线框和轮廓线）常用滚动轴承的规定画法和特征画法滚动轴承的代号及标记(GB/T272－1993，GB/T271－1997)置、后置代号是轴承在结构形状、尺寸、公差和技术要求等有改变时，在其基本代号前、后添加的补充代号，要了解它们的编制规则和含义可查阅有关标准。

　　其中最左边的一位数字(或字母)为类型代号(见表10.3.3-1)；接着是尺寸代号，它由宽度和直径代号组成；最后是内径代号，当轴承内径在20～480mm范围内，内径代号乘以5为轴承的公称内径尺寸。

　　例如：6210 其中：∙6－深沟球轴承的类型代号；∙2－尺寸系列代号“02”，“0”为宽度系列代号（省略），“2”为直径系列代号；∙10－内径代号，表示该轴承内径为105＝50mm滚动轴承的标记由名称、代号和标准编号三个部分组成。

　　7 8 N NN U QJ 角接触球轴承 推力圆柱磙子轴承 圆柱磙子轴承 双列或多列圆柱磙子轴承 外球面球轴承

　　滚动轴承的代号由基本代号、前置代号和后置代号组成，顺序为： 前置代号、基本代号、后置代号。 (1) 基本代号表示滚动轴承的基本类型、结构和尺寸，是滚动轴承代号的基础。滚动轴承的基本代号由 类型代号、尺寸系列代号、内径代号构成。类型代号用阿拉伯数字或大写拉丁字母表示，尺寸系列代号 和内径代号用数字表示。

　　【类型代号】类型代号用阿拉伯数字或大写拉丁字母表 示 【尺寸系列代号】尺寸系列代号由两位数字组成，左边 一位为滚动轴承的宽（高）度系列代号，右边一位为直 径系列代号。尺寸系列代号决定了轴承的外径(D)和宽 度(B)。 【内径代号】内径代号表示轴承的内径，对于内径在 20mm至480mm之间的轴承(22mm、28mm、32mm除外)， 其内径代号为内径除以5的商数，商数为个位数时，需 在商数左边加0。例如，内径为40mm，则内径代号为08。 至于内径大于480mm，或小于20mm的滚动轴承，其内 径代号可查相关国家标准。 (2) 前置代号和后置代号 前置和后置代号是轴承在结构形状、尺寸、公差、技术要求等有改进时，在 其基本代号左、右添加的补充代号。具体内容可查阅有关的国家标准。

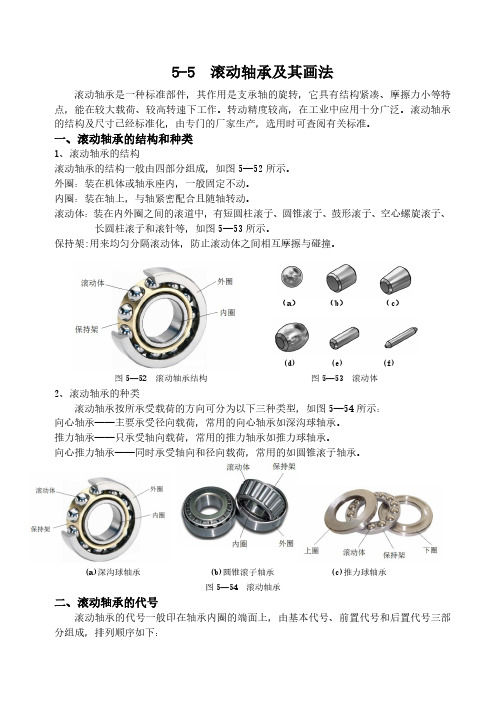

　　5-5 滚动轴承及其画法滚动轴承是一种标准部件，其作用是支承轴的旋转，它具有结构紧凑、摩擦力小等特点，能在较大载荷、较高转速下工作。

　　滚动轴承的结构及尺寸已经标准化，由专门的厂家生产，选用时可查阅有关标准。

　　一、滚动轴承的结构和种类1、滚动轴承的结构滚动轴承的结构一般由四部分组成，如图5—52所示。

　　滚动体：装在内外圈之间的滚道中，有短圆柱滚子、圆锥滚子、鼓形滚子、空心螺旋滚子、长圆柱滚子和滚针等，如图5—53所示。

　　（a）（b）（c）(d) (e) (f)图5—52 滚动轴承结构图5—53 滚动体2、滚动轴承的种类滚动轴承按所承受载荷的方向可分为以下三种类型，如图5—54所示：向心轴承——主要承受径向载荷，常用的向心轴承如深沟球轴承。

　　(a)深沟球轴承 (b)圆锥滚子轴承 (c)推力球轴承图5—54 滚动轴承二、滚动轴承的代号滚动轴承的代号一般印在轴承内圈的端面上，由基本代号、前置代号和后置代号三部分组成，排列顺序如下：前置代号基本代号后置代号1、基本代号基本代号表示滚动轴承的基本类型、结构及尺寸，是滚动轴承代号的基础。

　　基本代号由轴承类型代号、尺寸系列代号和内径代号构成（滚针轴承除外），其排列顺序如下：类型代号尺寸系列代号内径代号(1）类型代号轴承类型代号用阿拉伯数字或大写拉丁字母表示，其含义见表5—8。

　　表5—8 滚动轴承类型代号（GB/T272-1993）代号轴承类型代号轴承类型0 双列角接触球轴承 6 深沟球轴承1 调心球轴承7 角接触球轴承2 调心滚子轴承和推力调心滚子轴承8 推力圆柱滚子轴承3 圆锥滚子轴承N 圆柱滚子轴承双列或多列用字母NN表示4 双列深沟球轴承U 外球面球轴承5 推力球轴承QJ 四点接触球轴承注：在表中代号后或前加字母或数字表示该类轴承中的不同结构。

　　机械制图-滚动轴承及其代号和画法什么是滚动轴承？滚动轴承有哪些？滚动轴承的代号是什么？滚动轴承怎么画？本文主要解决这几个问题。

　　一、什么是滚动轴承？滚动轴承是一种标准件，它的作用是用来支承旋转轴及轴上的机件的，因为具有结构紧凑、摩擦力小的特点，在机械工业中被广泛使用，也是机械制图中不时需要接触的。

　　滚动轴承的标准和规格很多，但它是标准件，所有的规格都是标准化的，使用时可以直接查表选择。

　　二、滚动轴承的种类有哪些？按大类可以分为向心轴承（主要是承载径向力的）、推力轴承（主要承载轴向力）、向心推力轴承（可以同时承受径向和轴向的载荷）。

　　三、滚动轴承的代号是什么？滚动轴承虽然尺寸和类型很多，但其本身是标准件。

　　我国在GB/T272-93中就有规定，作一般用途的滚动轴承由基本代号、前置代号和后置代号构成，排列顺序为: 前置代号基本代号后置代号。

　　下边分别了解这三种代号：1.基本代号：基本代号是表示轴承的基本类型、结构和尺寸，是轴承代号的基础。

　　例如下图就表示了一个基本代号2，前置代号和后置代号：前置、后置代号只是一个补充代号，是轴承在结构形状、尺寸、公差、技术要求等有改变时，才在基本代号的周围添加以作补充。

　　四、如何表示以及如何画？滚动轴承剖视图轮廓应按外径D、内径d、宽度B等实际尺寸绘制，轮廓内可用简化画法或示意画法绘制。

　　（1）装配图中较详细表达滚动轴承结构时，可以采用简化画法；（2）装配图中简单表达滚动轴承结构时，可以采用示意画法；（3）只需符号表示滚动轴承时，可以采用图示符号。

　　①以自由高度 ①以自由高度 和弹簧中径作 和弹簧中径作 矩形矩形 ②根据d 画出画出 ②根据d 两端支承圈的 两端支承圈的 小圆小圆

　　③根据p从支 ③根据p从支 承圈画出几个 承圈画出几个 ① 有效圈的小圆 有效圈的小圆

　　④按右旋作相 ④按右旋作相 应的外公切线 应的外公切线 再画剖面线 再画剖面线

　　（一）齿轮各部分名称、代号 （二）齿轮的基本参数 （三）齿轮各部分尺寸的计算公式 （四）齿轮的画法

　　滚动轴承是标准件，在 装配图中通常采用简化 画法(比例画法）。 d (内径) 主要参数 D (外径) B (宽度)

　　弹簧可用来减震、夹紧、承受冲击、储存能量和 测力等。其特点是受力后能产生较大的弹性变形，去 除外力后能恢复原状。 常用的螺旋弹簧按其用途可分为压缩弹簧、拉伸 弹簧和扭力弹簧。下面仅介绍螺旋压缩弹簧有关的尺 寸计算和画法

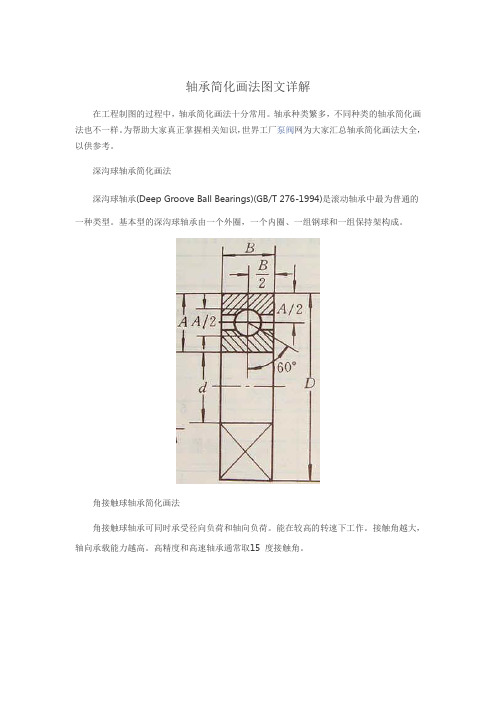

　　为帮助大家真正掌握相关知识，世界工厂泵阀网为大家汇总轴承简化画法大全，以供参考。

　　滚动轴承转速过高会使摩擦面间产 生高温，润滑失效，从而导致滚动体回 火或胶合破坏。轴承在一定载荷和润滑 条件下，允许的最高转速称为极限转速， 其具体数值见有关手册。各类轴承极限 转速的比较，见表18-1。如果轴承极限 转速不能满足要求，可采取提高轴承精 度、适当加大间隙、改善润滑和冷却条 件、选用青铜保持架等措施。

　　（2） 推力轴承，主要用于承受轴向载 荷，其公称接触角从大于45到 90（表18-2）。

　　杏彩体育网站 杏彩官网

　　由于接触角的存在，角接触轴承可 同时承受径向载荷和轴向载荷。公称接 触角小的，如角接触向心轴承，主要用 于承受径向载荷；公称接触角大的，如 角接触推力轴承，主要用于承受轴向载 荷。径向接触向心球轴承的公称接触角 为零（表18-2），但由于滚动体与滚道间 留有微量间隙，受轴向载荷时轴承内外 圈间将产生轴向相对位移，实际上形成 一个不大的接触角，所以它也能承受一 定的轴向载荷。

　　滚动体与内外圈的材料应具有高 的硬度和接触疲劳强度、良好的耐磨 性和冲击韧性。一般用含铬合金钢制 造，经热处理后硬度可达HRC61~65， 工作表面须经磨削和抛光。保持架一 般用低碳钢板冲压制成，高速轴承多 采用有色金属或塑料保持架。

　　3 基本额定寿命L (106r)或Lh(h) 一组同一型号轴承,在同一条

　　2 永久变形： 现象：滚动体或套圈滚道上出现不均匀的塑性凹坑 原因：静载荷或冲击载荷过大

　　3 磨损、胶合： 现象：滚道表面、滚动体与保持架接触部位发生磨损， 引起内部松动；在滚道及滚动体表面上有粘着痕迹 原因：轴承内部有研磨物、润滑不良； 速度太高、润滑不良； 不适当的装配；内外圈配合柱面松动

　　O1、O2：轴承支点（压力中心）偏移，但为方便计算，通 常取轴承宽度中点为支点。

　　派生轴向力与外加轴向力方向一致的轴承为2，另一轴承为1。 FA——外载荷 ；轴与内圈视为一体，轴承的轴向载荷分析： (1) 若FA F2’ F1’，轴不能向右移动，轴承1 压紧，由力

　　平衡条件： 轴承1 （压紧端）的轴向载荷：F a1=FA F2’ 轴承2 （放松端）的轴向载荷：F a2=F2’

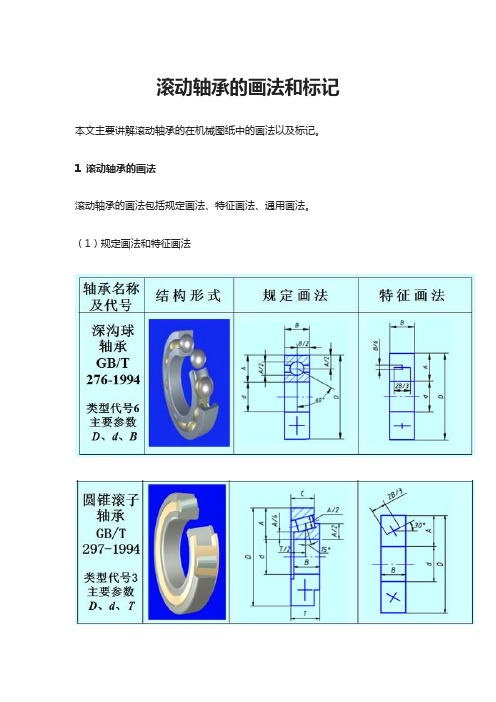

　　滚动轴承的画法和标记 本文主要讲解滚动轴承的在机械图纸中的画法以及标记。

　　（1）规定画法和特征画法（2）通用画法（3）装配图中滚动轴承的画法2 滚动轴承的标记滚动轴承的标记由名称、代号和标准编号三部分组成。

　　（7）轴承代号示例6308：6─深沟球轴承，3─中系列，08 ─内径d=40mm， 公差等级为0级，游隙组为0组；N105/P5：N─圆柱滚子轴承，1─特轻系列，05─内径d=25mm，公差等级为5级，游隙组为0组；7214AC/P4：7─角接触球轴承，2─轻系列，14─内径d=70mm，公差等级为4级，游隙组为0组，公称接触角α=25；30213：3─圆锥滚子轴承，2─轻系列，13─内径d=65mm，0─正常宽度(0不可省略)，公差等级为0级，游隙组为0组；6103：6─深沟球轴承，1─特轻系列，03─内径d=17mm，公差等级为0级，游隙组为0组。

　　杏彩体育官方入口 杏彩登录

　　71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

　　文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。

　　9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散

　　弹簧各圈取省略画法后，其后面结构 按不可见处理。可见轮廓线只画到弹簧钢 丝的断面轮廓或中心线上（图a）

　　☆向心轴承 —主要承受径向力 ☆推力轴承—主要承受轴向力 ☆向心推力轴承—同时承 受径向力和轴向力

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　为帮助大家真正掌握相关知识，世界工厂泵阀网为大家汇总轴承简化画法大全，以供参考。

　　圆锥滚子轴承并不单是“因为滚道是有一定锥度”，而是滚子必须有一定锥度，而且滚子椎顶点、内外滚道椎顶点必须是同一点并在轴中心线上(类似伞齿轮)，否则轴承运动时滚子大小头与滚道就会因相同的角速度、不同的线速度产生滑动摩擦，导致轴承效率低、发热而且容易损坏。

　　双列向心推力球轴承是将2个单列向心推力球轴承的外圈背面相吻合，内圈、外圈均各为一体的结构。
